NN3024KTN9/SP轴承
NN3024KTN9/SP轴承(内径：120 外径：180厚度：46的圆柱滚子轴承)，NN3024KTN9/SP轴承是苏州凯诺永晟提供的SKF品牌轴承，
此外我公司还为您推荐各种国产、其他进口品牌替换NN3024KTN9/SP轴承。公司承载着“以质量为本，服务为路线”的道路深得各机械行业公司的信任！
更多高转速、高载荷等适用于极限环境的轴承库存现货，请致电“0512-57922999”咨询！
| 圆柱滚子轴承,双列, 精密, NN 设计, 圆锥型内孔 | ||||||||||
| 公差 , 参见文字 | ||||||||||
| 径向内部间隙, 圆锥型内孔 , 参见文字 | ||||||||||
| 推荐配合, shafts, housings | ||||||||||
| 轴和轴承座公差 | ||||||||||
|
||||||||||
| 主要数据尺寸 | 基本负荷额定值 | 疲劳负荷限值 | 可达到的速度 | 体积 | 型号 | |||||
| 动态 | 静态 | 当润滑与 | ||||||||
| 油脂 | 滴油润滑 | |||||||||
| d | D | B | C | C0 | Pu | |||||
|
|
||||||||||
| mm | kN | kN | r/min | kg | - | |||||
|
|
||||||||||
| 120 | 180 | 46 | 229 | 390 | 44 | 4500 | 5000 | 3,70 | NN 3024 KTN9/SP | |

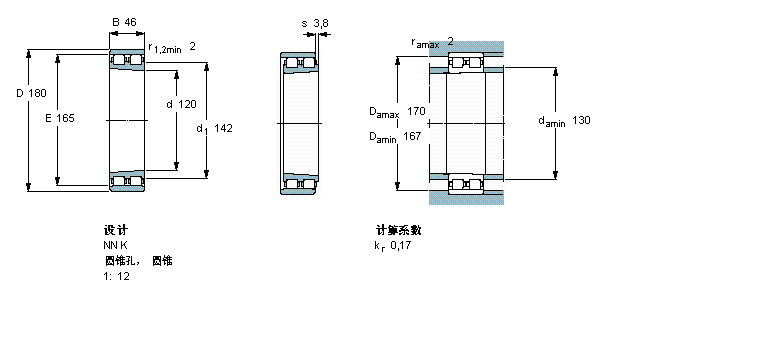

此轴承 样本图纸
